彈簧支吊架是工業管道、熱力設備、化工管線等系統的核心支撐配件，主要用于補償管道熱脹冷縮產生的位移、緩沖設備運行振動、平衡管道冷熱態荷載，避免管道應力集中、變形、開裂及設備松動失效�？茖W選型是保障管道系統長期穩定、安全運行的關鍵，本指南依據國家及行業標準，結合工程實操經驗，系統梳理彈簧支吊架選型邏輯、參數標準、工況適配及禁忌要點，適用于電力、化工、暖通、熱力等各類工業場景。
一、彈簧支吊架核心分類及適用場景
工業常用彈簧支吊架主要分為可變彈簧支吊架、恒力彈簧支吊架兩大類，另有整定彈簧支吊架用于特殊精準荷載工況，三類產品結構特性、荷載變化規律及適用場景差異顯著，是選型的基礎依據。

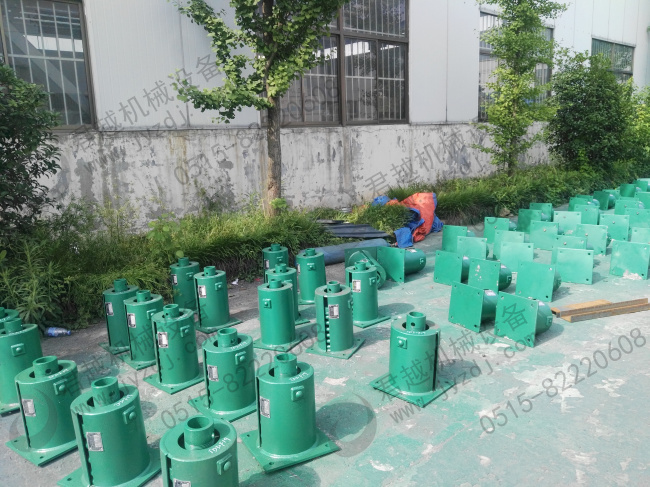

1. 可變彈簧支吊架（VS系列）
可變彈簧支吊架為常規彈性支撐構件，管道產生垂直位移時，彈簧壓縮量隨之變化，支撐荷載會產生小幅波動，荷載變化率隨位移量增大而提升。該產品結構簡單、成本較低、安裝便捷，是工程通用型支吊架。
適用場景：管道垂直熱位移量≤30mm、荷載變化率≤25%的工況；常溫、中低溫普通熱力管道、給排水管道、通風管道；振動幅度小、對荷載穩定性要求不高的常規管線。
常用型式：懸吊式（A/B/C型，用于頂部生根懸吊管道）、擱置式（D/E型，用于樓板、鋼梁懸吊）、支撐式（F型，用于地面、鋼結構基礎支撐管道）。
2. 恒力彈簧支吊架（TD系列）
恒力彈簧支吊架通過杠桿力矩平衡原理設計，在額定全行程位移范圍內，支撐荷載基本保持恒定，荷載變化率可控制在5%以內，徹底解決大位移工況下可變彈簧荷載波動過大的問題，規避管道附加應力損傷。
適用場景：管道垂直熱位移量＞30mm的高溫高壓工況；電站主蒸汽管道、高溫化工工藝管道；對管道應力、荷載穩定性要求極高的關鍵管線；設備振動幅度大、啟停荷載波動明顯的支撐點位。
3. 整定彈簧支吊架
整定彈簧支吊架具備精準荷載鎖定功能，可提前整定冷態、熱態額定荷載，位移補償精度高，荷載誤差極小。主要用于工況嚴苛、參數精準度要求高的特種管道及精密設備支撐。
適用場景：核電、精細化工、高壓特種設備管線；管道位移微小但荷載精度要求極高的點位；禁止荷載波動的精密設備支撐系統。
二、選型核心基礎參數
所有選型工作需以實測、核算參數為依據，嚴禁經驗選型，核心參數包含荷載、位移、工況環境三大類，直接決定支吊架型號與規格匹配度。
1. 荷載參數（核心指標）
需嚴格區分冷態荷載與熱態荷載，是選型規格匹配的首要依據。冷態荷載為管道常溫靜止狀態下的自重荷載，熱態荷載為管道升溫運行、產生位移后的實際支撐荷載，選型以熱態工作荷載為核心核算標準，同時兼顧冷態荷載適配性。
選型要求：支吊架額定荷載需覆蓋實際最大工作荷載，預留10%~20%安全余量，禁止超荷載使用；可變彈簧需核算荷載變化率，確保工況全程荷載波動在規范允許范圍內。
2. 位移參數
指管道運行過程中產生的垂直熱位移量，由管道介質溫度、管材線膨脹系數、管道長度核算得出，是區分可變與恒力彈簧的關鍵參數。
選型要求：支吊架額定位移行程必須大于管道實際最大位移量，預留5~10mm余量，避免彈簧壓縮至極限行程失效；位移方向分為向上、向下位移，選型時需匹配對應安裝型式。
3. 環境與工況參數
• 工作溫度：常規彈簧支吊架適用溫度-20℃~120℃，高溫工況需選用耐高溫彈簧鋼材質，低溫工況需做防凍脆處理；
• 環境介質：戶外露天、化工腐蝕環境需選用防腐涂層、鍍鋅或不銹鋼材質，潮濕環境需做防銹密封處理；
• 振動工況：高頻振動設備管線，需搭配減震結構，選用抗疲勞彈簧構件，避免長期振動導致彈性衰減。
三、標準化選型完整步驟
遵循“參數采集→類型判定→規格核算→型號匹配→校驗復核”五步流程，實現精準選型，適配行業標準規范。
第一步：采集核算基礎參數
通過管道應力計算、現場實測獲取核心數據，包含：管道自重、介質重量、保溫層重量（核算總荷載）；管道設計溫度、環境溫度、管道跨度（核算熱位移量）；安裝位置、生根方式、環境腐蝕等級（確定安裝型式與材質）。
第二步：判定支吊架類型
根據垂直熱位移量與荷載變化率判定：位移≤30mm、荷載變化率≤25%，選用可變彈簧支吊架；位移＞30mm、荷載變化率＞25%，或關鍵高危管線，選用恒力彈簧支吊架；精密特種設備、精準荷載工況，選用整定彈簧支吊架。
第三步：核算額定規格
依據熱態工作荷載，對照彈簧支吊架標準規格表，選取額定荷載匹配的彈簧等級，同時核對彈簧剛度參數，確保位移補償過程中荷載波動合規；結合安裝空間、管道間距，確定支吊架外形尺寸、吊桿長度、底座規格。
第四步：確定安裝型式
頂部樓板、鋼梁生根懸吊管道，選用A/B/C型懸吊式；地面、設備基礎支撐管道，選用F型支撐式；側邊鋼梁擱置安裝，選用D/E型擱置式；復雜多向受力工況，選用組合式彈簧支吊架。
第五步：選型復核校驗
復核荷載余量、位移行程余量、材質適配性、安裝空間兼容性，確認無超行程、超荷載、應力超標問題，形成最終選型型號。
四、不同工況專項選型要點
1. 高溫高壓熱力管道（電站、工業蒸汽管線）
此類管道熱位移量大、荷載波動明顯，優先選用恒力彈簧支吊架；材質選用耐熱彈簧鋼，整體做高溫抗氧化處理；嚴格控制荷載變化率≤5%，避免管道高溫應力變形；安裝時預留充足熱位移余量，禁止彈簧滿行程工作。
2. 低溫制冷管道
選用耐低溫、抗脆斷彈簧材質，整體做防潮、防結露防腐處理；優先選用可變彈簧支吊架，控制位移余量，避免低溫管道收縮導致支吊架脫空；荷載核算需考慮管道低溫收縮后的自重變化。
3. 腐蝕環境管道（化工、沿海戶外）
整體采用熱鍍鋅、環氧防腐涂層或不銹鋼材質，彈簧核心部件做專用防腐處理；避免選用普通碳鋼裸裝產品；根據腐蝕等級提升防腐標準，強酸強堿環境需定制防腐專用支吊架。
4. 振動設備配套管線
選用抗疲勞、高彈性彈簧構件，搭配減震墊片、鎖緊防松結構；禁止選用剛度不足的低配型號，避免長期振動導致彈簧疲勞失效、管道偏移；關鍵振動點位優先采用恒力彈簧，穩定支撐荷載。
五、選型合規標準與校驗要求
1. 執行標準
選型、驗收嚴格遵循《管道支吊架 第1部分：技術規范》（GB/T 17116.1）、化工行業彈簧支吊架選用標準、電力管道支吊架設計規范等國家及行業標準，所有產品需符合標準荷載、位移、精度參數要求。
2. 核心校驗指標
• 荷載校驗：實際工作荷載≤支吊架額定荷載的80%，預留20%安全余量，杜絕滿負荷、超負荷運行；
• 位移校驗：管道最大熱位移量≤支吊架額定行程的70%，預留充足緩沖余量；
• 精度校驗：可變彈簧荷載變化率≤25%，恒力彈簧荷載變化率≤5%；
• 適配校驗：安裝型式、尺寸、材質與現場工況、管道規格完全匹配。
六、常見選型誤區與禁忌
• 誤區1：盲目選用可變彈簧：大位移高溫工況使用可變彈簧，導致荷載波動過大，引發管道應力開裂、焊縫滲漏，此類工況必須改用恒力彈簧；
• 誤區2：荷載選型偏大/偏小：荷載過小導致支撐不足、管道下沉變形；荷載過大導致彈簧剛度偏高，位移補償失效，管道產生附加應力；
• 誤區3：忽略行程余量：未預留位移余量，管道熱脹冷縮后彈簧壓縮至極限，失去彈性補償作用，造成硬支撐失效；
• 誤區4：忽視環境適配：腐蝕、高溫、低溫環境使用普通支吊架，導致彈簧銹蝕、脆斷、彈性衰減，縮短設備使用壽命，埋下安全隱患；
• 誤區5：統一型號批量選型：同管線不同點位荷載、位移存在差異，不可統一型號，需逐點核算參數、精準選型。
七、選型配套輔助要求
1. 材質選型
常規工況：彈簧采用65Mn彈簧鋼，殼體、吊桿采用Q235碳鋼；高溫工況：采用60Si2Mn耐熱彈簧鋼；腐蝕工況：采用不銹鋼材質或加厚防腐涂層；低溫工況：采用耐低溫合金材質，防止脆斷。
2. 結構配套
所有支吊架需配備鎖緊螺母、防松墊片，避免運行松動；高空、振動點位加裝防脫裝置；恒力彈簧支吊架需帶荷載整定、位移標識結構，方便安裝調試與后期運維校驗。
3. 型號標識規范
選型確定后需明確完整型號，包含類型、荷載等級、位移行程、安裝型式、材質規格，如VS30-F-1.6，代表可變彈簧、30mm行程、F型支撐式、額定荷載1.6kN，確保采購、安裝、運維統一標準。
八、選型總結
彈簧支吊架選型的核心原則為參數精準匹配、工況適配優先、安全余量充足、合規標準落地。選型前必須完成荷載、位移、環境參數的精準核算，嚴格區分可變、恒力、整定彈簧的適用場景，規避選型誤區，同時匹配對應的材質、結構與安裝型式。規范的選型可有效降低管道應力、減少設備故障、延長管線使用壽命，保障工業系統長期安全穩定運行。
|
